|
| ชื่อแบรนด์: | Huaxiajie |
| เลขรุ่น: | WPC deck033 |
| ขั้นต่ำ: | 500 ตารางเมตร |
| ราคา: | Negotiate |
| เงื่อนไขการจ่ายเงิน: | 30% TT ล่วงหน้าสมดุล 70% ก่อนที่จะโหลด |
| ความสามารถในการจําหน่าย: | 900T / เดือน |

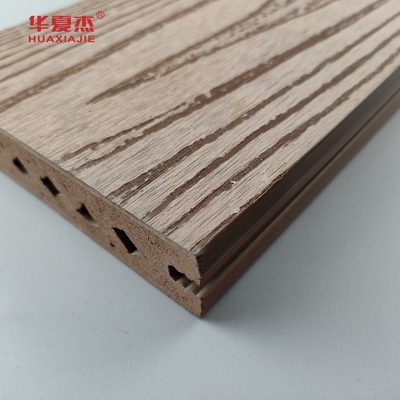

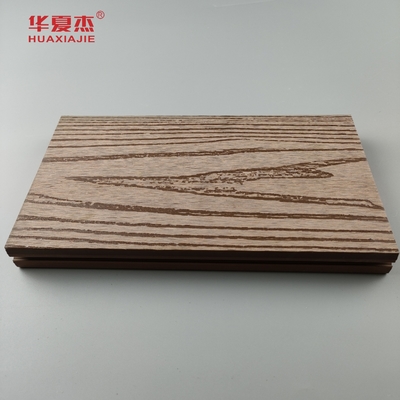

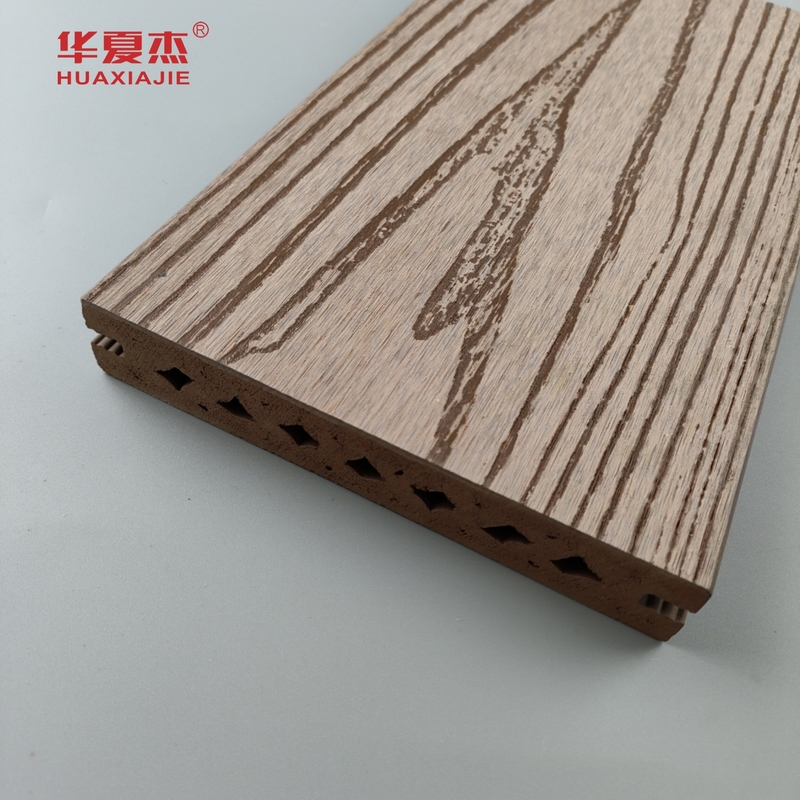

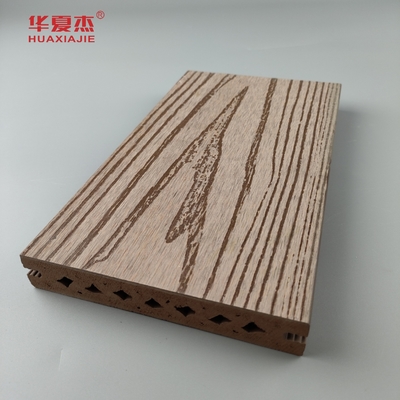

แผ่นผสม WPC ภายนอกป้องกันแมลง สําหรับพื้น สนใจสิ่งแวดล้อม
รายละเอียดรวดเร็ว
ฟังก์ชัน กันน้ํา ป้องกันการกัดกร่อน ป้องกันผง
การใช้งานภายนอก
เทคนิค พื้นผิวผสมไม้พลาสติก
สารประกอบไม้พลาสติก
วัสดุสีเขียวรีไซเคิล
สี Oak/Cherry/Walnut
สินค้า วัสดุ พลาสติกไม้
รูปแบบ: ช่อง / ช่อง
พื้น WPC, พื้นพลาสติกไม้, พื้นผสม, พื้น WPC
1พีวีซีและเส้นใยไม้
2. ติดตั้งง่าย ค่าบํารุงรักษาถูก
3. ป้องกันแมลง ป้องกันการกัดกร่อนและพยาธิ ป้องกันน้ํา
4สะอาดต่อสิ่งแวดล้อม
คําอธิบาย:
คุณลักษณะของผนังพื้น WPC, ผนังพื้น, ผนังพื้นพลาสติกไม้, ผนังพื้นประกอบ, พื้นภายนอก:
11การออกแบบรูปแบบที่เรียบร้อยและละเอียด
มีการฉลากแบบมาตรฐานทั้งหมดด้วยตัวเลือกนี้
มันนําเสนอการผสมผสานที่ดีที่สุดของราคาและคุณภาพ มีตัวเลือกการรักษาพื้นผิวที่แตกต่างกันเป็นคุณสมบัติเพิ่มเติม
รูปแบบการคัดลอกที่โดดเด่นเพิ่มความงามของบอร์ด และเพิ่มความเป็นจริงของมัน
การใช้งาน:
สํานักงาน โรงแรม อาคารสาธารณะ ซุปเปอร์สตอเรอร์
ดอกไม้พลาสติกผสมผสานภายนอก เหมาะสําหรับ ดอกสวนของคุณ ดอกสวนและพื้นสวน
มันรวมข้อดีของไม้และพลาสติก แต่ลดความต้องการในการบํารุงรักษาที่ซ้ําๆ และใช้เงินเสีย และลดจํานวนความสนใจและเงินที่ต้องใช้ในการซ่อมแซม
ผนังผสม WPC มีความยืดหยุ่นในการออกแบบและลักษณะเฉพาะเจาะจงเช่นไม้ ในทางกลับกัน เนื่องจากมันไม่ใช่แค่ไม้ มันไม่ฉีกแตกและมันทนทานต่อการเน่าและสิ่งมีชีวิตที่กินไม้มันแสดงแนวโน้มล่าสุดในตลาดวัสดุก่อสร้าง
รายละเอียด:
|
ชื่อ |
พรม WPC |
|
ขนาด |
140*25 มิลลิเมตร, 140*28 มิลลิเมตร, 89*25 มิลลิเมตร |
|
ความยาว |
ตามที่คุณเลือก |
|
สี |
ไม้เทค, ไม้พุ่ม, มะเขือเทศดํา, กาแฟ, สีที่กําหนดเอง |
|
ส่วนประกอบของวัสดุ |
60% PVC + 30% ฝุ่นไม้ + 10% สารเสริมพิเศษ |
|
พื้นที่ |
เรียบเรียบ สะอาด สะอาด |
|
การรับประกัน |
15 ปี |
|
ใบรับรอง |
ISO9001, ISO14001, CE, SGS |
|
ระยะชีวิต |
25 ปี |
|
แพ็คเกจ |
พาเล็ตที่มี PVC soft flim |
|
ระดับการใช้ |
สวน, ที่ดิน, ระเบียง, ทางเดิน, คาราจ์, สระว่ายน้ําและสปา |
ข้อดีทางการแข่งขัน
เราเป็นผู้เชี่ยวชาญในผลิตภัณฑ์พีวีซี extrusion สําหรับมากกว่า 10 ปีเรามีกําลังผลิตประจําปีรวมกว่า 5 ล้านเมตรสแควร์ ของผนังและเพดาน PVCมากกว่า 6,000MT ผลิตภัณฑ์พลาสติก-ไม้ และมากกว่า 2,000MT ผลิตภัณฑ์ PVC อื่นๆ บริษัทของเรามีศักยภาพด้านเทคโนโลยีที่แข็งแรงเรามีวิศวกรและเทคนิคกว่า 20 คน ที่เชี่ยวชาญในการพัฒนาสินค้าใหม่. ทุกชนิดของชนิดและสีการออกแบบที่เราได้พัฒนานําแฟชั่นในสนามตกแต่งจีน. เรามีมากกว่า 140 ร้านโซ่และมีสิทธิบัตรหลายในจีนผลิตภัณฑ์ของเราขายดีในยุโรป, ตะวันออกกลางและอเมริกาเหนือ
การทดสอบ Reprot:
ตารางที่ 2 ผลการทดสอบ
|
วิธีการทดสอบ |
ตัวละคร |
ผล |
|
ASTM G155 |
ความทนทานต่อสภาพอากาศ |
หลังจาก 2000 ชั่วโมง การทดสอบสภาพอากาศ ขนาดสีเทา:3 มีเครื่องเปลี่ยนสีอยู่บน พื้นผิว |
ตาราง 2
|
วิธีการทดสอบ |
ตัวละคร |
ผล |
||
|
ASTM D 256 |
ความต้านทานต่อการกระแทก |
59.1 เจน/ม ประเภทหัก หักเต็ม |
||
|
ASTM D 790 |
ความแข็งแรงในการบิด (ความหนา: 3 มิลลิเมตร, ระยะ: 48 มิลลิเมตร) |
มอร์:79.8Mpa MOE:3107Mpa |
||
|
ASTM D1037 |
การดูดซึมน้ําและความหนาบวม ((การดําน้ํา 24 ชั่วโมง) |
การดูดซึมน้ํา0.16% ความหนาที่บวม:0.10% |
||
|
ASTM D2395 |
น้ําหนักเฉพาะ |
1.17g/cm3 |
||
|
ASTM D4060 |
ความต้านทานต่อการบด (CS-17,2000 ไซค์) |
การลดน้ําหนัก:0.12 กรัม |
||
|
ASTM D696 |
คออฟิเซนต์การขยายความร้อนเชิงเส้น ((-30 °C ~ 30 °C) |
5.13*10-5 1/°C |
||
|
ASTM D2394 |
การทดสอบความต้านทานการลื่น |
|
ความต้านทานการสลิปสแตติก |
ความต้านทานการคลื่นแบบไดนามิก |
|
พื้นที่แห้ง |
0.63 |
0.45 |
||
|
พื้นที่เปียก |
0.69 |
0.68 |
||
|
ASTM D638 |
ความแข็งแรงในการดึง |
37.2MPa |
||
|
ASTM D7032และ ASTM D6109 |
ความแข็งแรงในการบิด: เริ่มต้น (ความหนา 27 มิลลิเมตร ความกว้าง 432 มิลลิเมตร) |
MOR:33.2Mpa MOE:2073Mpa |
||
|
ความแข็งแรงในการบิด อุณหภูมิและผลกระทบของความชื้น ((-29 °C สําหรับ 7 วัน) |
MOR:350.0Mpa เพิ่มขึ้น 5.4% MOE:2209Mpa เพิ่มขึ้น 6.6% |
|||
|
ความแข็งแรงในการบิด อุณหภูมิและผลกระทบของความชื้น ((52°C เป็นเวลา 7 วัน) |
MOR:35.2Mpa เพิ่มขึ้น 6.0% MOE:2162Mpa เพิ่มขึ้น 4.3% |
|||
|
ความแข็งแรงในการบิด อุณหภูมิและผลกระทบของความชื้น ((ดําน้ํา 7 วัน) |
MOR:33.4Mpa เพิ่มขึ้น 0.6% MOE:2103Mpa เพิ่มขึ้น 1.4% |
|||
|
ASTM D7031 และ ASTM D6109 |
ความแข็งแรงในการบิด (ความหนา:27mm,span:432mm) |
MOR:33.4Mpa เพิ่มขึ้น 6.0% MOE:2167Mpa เพิ่มขึ้น 4.5% |
||
|
ASTM D1761 |
การทดสอบการดึงตัวเครื่องประกอบ |
2387.8N |
||
