|
รายละเอียดสินค้า:
|
| ชื่อสินค้า: | ความต้านทานรังสียูวี Wpc พื้นไม้พื้นรีไซเคิลสำหรับสวนภายนอก | ขนาด: | 140 * 25 |
|---|---|---|---|
| ความยาว: | 2000 มม. | ลักษณะการทำงาน: | ความต้านทานรังสียูวี, กันน้ำ, moistureproof |
| ใบสมัคร: | ดาดฟ้าสวนด้านนอก | การประกัน: | 20 ปี |
| เน้น: | กระเบื้องดาดฟ้าคอมโพสิต,กระดานดาดฟ้าคอมโพสิต |
||
ความต้านทานรังสียูวี Wpc พื้นไม้พื้นรีไซเคิลสำหรับดาดฟ้าสวนภายนอก
รายละเอียด:
ลักษณะของ ความต้านทานรังสียูวี Wpc พื้นไม้พื้นระเบียง :
ลายนูนมาตรฐานทั้งหมดพร้อมใช้งานกับตัวเลือกนี้
มันเสนอการผสมผสานที่ดีที่สุดของราคาและคุณภาพ มีตัวเลือกการรักษาพื้นผิวที่แตกต่างกัน
เป็นคุณสมบัติที่เพิ่มเข้ามา
รูปแบบลายนูนที่ไม่ซ้ำใครช่วยเพิ่มความสวยงามของกระดานรวมทั้งเพิ่มความน่าเชื่อถือ
ความงาม / strong / เชื่อถือ
ข้อมูลจำเพาะ:
ชื่อ | ความต้านทานรังสียูวี Wpc พื้นไม้พื้นรีไซเคิลสำหรับสวนภายนอก |
ขนาด | 140 * 25mm, 140 * 28mm, 89 * 25mm แข็งและกลวง |
ความยาว | ที่กำหนดเอง |
สี | ไม้สัก, บีช, วอลนัทแบล็ก, กาแฟ, สีตามสั่ง |
องค์ประกอบวัสดุ | 60% PVC + 30% Wood Powder + 10% สารเติมพิเศษ |
พื้นผิว | เรียบแปรงขัดรอยขีดข่วนเสริมธัญพืช |
การประกัน | 15 ปี |
ใบรับรอง | ISO9001, ISO14001, CE, เอสจีเอ |
ตลอดชีวิต | 25years |
บรรจุภัณฑ์ | พาเลทด้วยฟิล์ม PVC แบบนิ่ม |
ช่วงการใช้งาน | สวนหย่อม, สนามหญ้า, ระเบียง, ทางเดิน, โรงรถ, สระว่ายน้ำ & สปา, ทางเดินริมทะเล, สนามเด็กเล่น |
เจ้อเจียง Huaxiajie Macromolecule อาคารวัสดุ Co. , Ltd. ซึ่งก่อตั้งขึ้นในปี 2004 เป็นผู้ผลิตพิเศษของผนังพีวีซีและสระว่ายน้ำชั้น wpc ประตูพีวีซีและประตูและประตูไม้และพลาสติก ผลิตภัณฑ์ของเราเป็นมิตรกับสิ่งแวดล้อม
ด้วยสายการผลิตขั้นสูงจากประเทศเยอรมนีและอิตาลีเรามีกำลังการผลิตรวมกว่า 5 ล้านตารางเมตรผนังพีวีซีและเพดานพีวีซีผลิตภัณฑ์ไม้พลาสติก 6,000 ล้านตันและผลิตภัณฑ์พีวีซีอื่น ๆ กว่า 2,000 ล้านชิ้น
ทดสอบ Reprot:
ตารางที่ 2. ผลลัพธ์การทดสอบ
วิธีทดสอบ | ตัวละคร | ผล |
ASTM G155 | ต้านทานสภาพดินฟ้าอากาศ | หลังจาก 2000 ชั่วโมงการทดสอบการผุกร่อน ระดับสีเทา: 3 มีการเปลี่ยนสีบางอย่างใน พื้นผิว |
ตารางที่ 2
วิธีทดสอบ | ตัวละคร | ผล | ||
ASTM D 256 | ทนต่อแรงกระแทก | 59.1 J / m ชนิดตัวแบ่งการแบ่งสมบูรณ์ | ||
ASTM D 790 | แรงดัด (ความหนา: 3mm ช่วง: 48mm) | MOR :: 79.8Mpa กระทรวงศึกษาธิการ: 3107Mpa | ||
ASTM D1037 | การดูดซึมน้ำและ บวมในความหนา (24 ชั่วโมงการแช่) | การดูดซึมน้ำ: 0.16% ความหนาบวม: 0.10% | ||
ASTM D2395 | แรงดึงดูดเฉพาะ | 1.17g / cm3 | ||
ASTM D4060 | ความต้านทานการกัดกร่อน (CS-17,2000cycles) | ลดน้ำหนัก: 0.12g | ||
ASTM D696 | ค่าสัมประสิทธิ์เชิงเส้น การขยายตัวทางความร้อน (-30 ℃ ~ 30 ℃) | 5.13 * 10-5 1 / ℃ | ||
ASTM D2394 | การทดสอบการต้านทานการลื่น | ความต้านทานการลื่น | สลิปแบบไดนามิก ความต้านทาน | |
พื้นผิวแห้ง | 0.63 | 0.45 | ||
พื้นผิวเปียก | 0.69 | 0.68 | ||
ASTM D638 | แรงดึง | 37.2MPa | ||
มาตรฐาน ASTM D7032and มาตรฐาน ASTM D6109 | แรงดัด: เริ่มต้น (ความหนา: 27 มม., ช่วง 432 มม.) | MOR: 33.2Mpa กระทรวงศึกษาธิการ: 2073Mpa | ||
อุณหภูมิความต้านทานการดัดงอ และผลกระทบความชื้น (-29 ℃สำหรับ 7 วัน) | MOR: 35.0Mpa เพิ่มขึ้น 5.4% MOE: 2209Mpa เพิ่มขึ้น 6.6% | |||
อุณหภูมิและความต้านทานแรงดัดงอ ผลกระทบความชื้น (52 ℃สำหรับ 7 วัน) | MOR: 35.2Mpa เพิ่ม 6.0% MOE: 2162Mpa เพิ่มขึ้น 4.3% | |||
อุณหภูมิความต้านทานการดัดงอ และผลกระทบความชื้น (แช่ ใน น้ำเป็นเวลา 7 วัน) | MOR: 33.4Mpa เพิ่มขึ้น 0.6% MOE: 2103Mpa เพิ่มขึ้น 1.4% | |||
ASTM D7031 และ ASTM D6109 | แรงดัด (ความหนา: 27mm ช่วง: 432mm) (หลังจากการต้านทานการละลาย) | MOR: 33.4Mpa เพิ่มขึ้น 6.0% MOE: 2167Mpa เพิ่มขึ้น 4.5% | ||
ASTM D1761 | การทดสอบการถอนตัวของสปริง | 2387.8N | ||

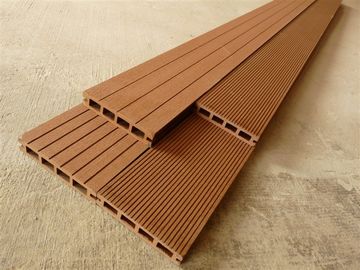

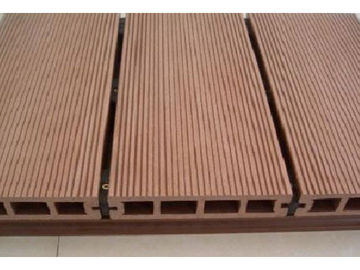

UV Resistance Wpc พื้นไม้พื้นรูปภาพ:
ผู้ติดต่อ: Mr. Eric Zhu
โทร: 86-13665722500
แฟกซ์: 86-572-8082567
